ArcGIS生成规则网格(Fishnet)的方法

本文阅读 2 分钟
首页 ArcGIS 正文

在利用ArcGIS处理数据时,有时需要对整个工作区域进行规则网格划分,这个在ArcGIS中是一件非常简单的事情,现在就将利用ArcGIS生成规则网格的步骤详细的介绍一下。

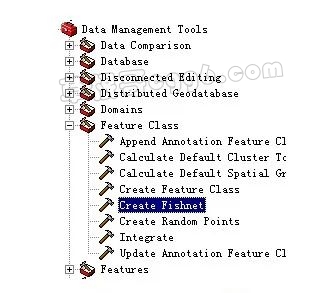

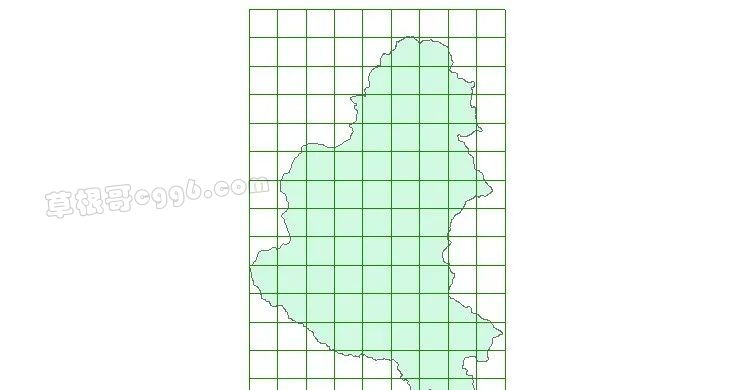

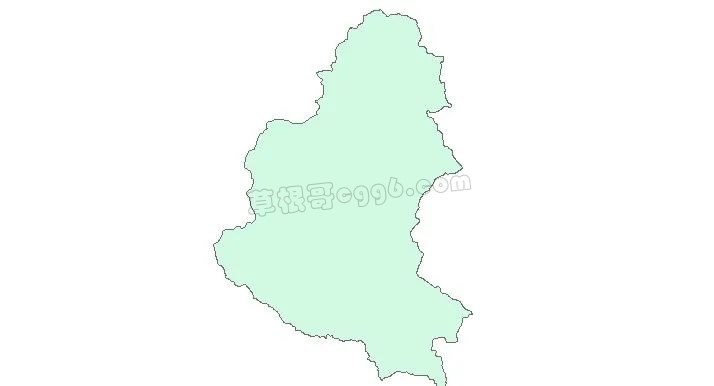

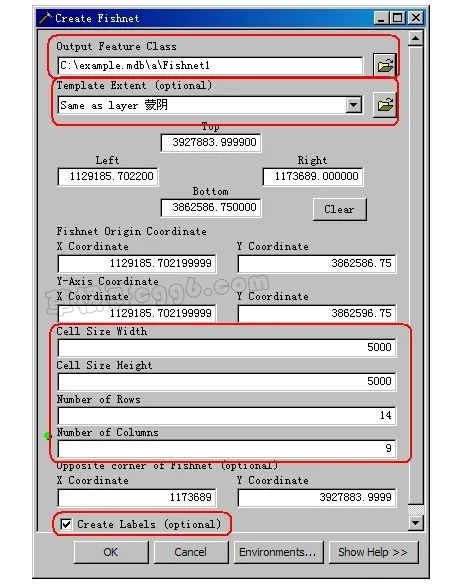

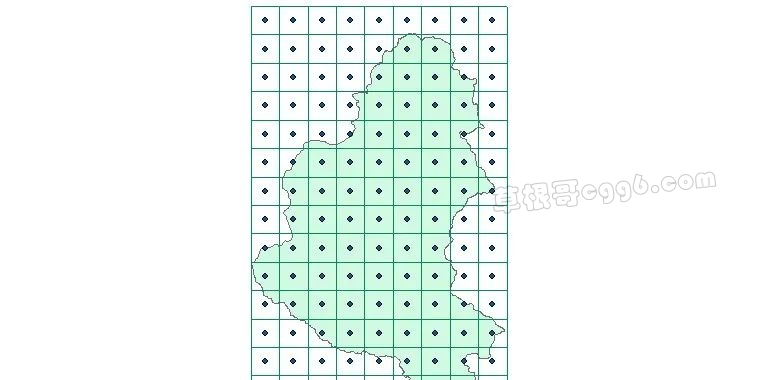

首先有一个工作的范围,比如图一所示的范围:     要在研究区的范围内生成一个规则的网格,使其覆盖整个研究区域。比如说在整个研究区域生成5 km×5 km的网格。   (1)在ArcToolbos中,依次找到Data Management Tools—>Feature Class—>Create Fishnet,如图二所示。     (2)在打开的对话框中进行如图三的设置,完成后点击确定即可生成网格,效果如图四所示。       在图三中,Cell Size Width为网格宽度,Cell Size Height为网格高度,其单位为地图投影的单位;Number of Rows为网格行数,Number of Columns为网格列数;如果Create Lables(optional)被勾选,那么在生成网格的同时会生成每个网格的中心点(点文件),如图五所示。     如果Cell Size Width 和 Cell Size Height均填0,Number of Rows 和 Number of Columns为正常的数值那么生成的网格将不是正方形,而是矩形的。相反,如果Cell Size Width 和 Cell Size Height输入正常的数值,而Number of Rows 和 Number of Columns输入0,那么虽然生成正方形的网格,但是在区域边界上,网格无法覆盖。
