CASS如何绘制垂直断面设计线?方法很简单

本文阅读 2 分钟
首页 Cass 正文

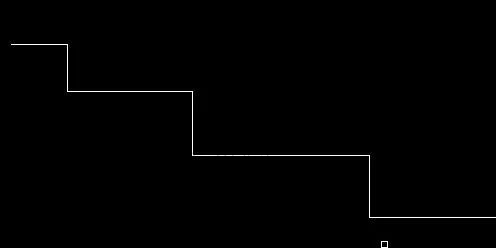

发现CASS绘制的断面设计线都是有坡度的斜线或者水平线?那么能不能绘制下图这种垂直的设计线呢?如何操作?





CASS当然可以处理这种垂直断面线了。下面介绍一种比较直观的方法。

操作步骤

点击菜单:工程应用-断面法土方计算-任意断面,在下图界面中,输入垂直断面线的坡度1:0,并输入垂直高度。就可以输出垂直的断面设计线了。

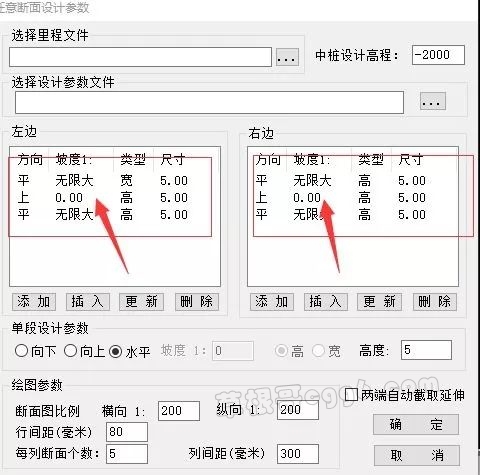

任意断面操作界面

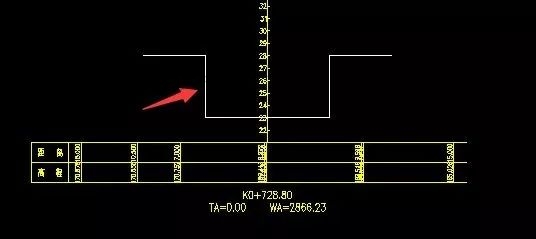

垂直断面设计线



那么问题来了,如果处理的是道路断面和场地断面,入户批量添加这种垂直的设计线呢?   对于精通CASS的熟手用户来说,可以用菜单“工程应用-断面法土方计算-图上添加断面线”添加自己编写的里程文件(设计线文件)。里程文件的编写可以参考下图。注意垂直边线处,里程和高程的编写。
以后遇到用CASS绘制垂直断面线,可以试试上述方法。
