用CASS计算道路断面土方的方法

CASS操作指南——道路断面计算土方法

小伙伴们赶紧学起来！



道路类的土方工程，主要用CASS的断面法土方计算之道路断面来计算。整个计算过程主要分为以下四步：

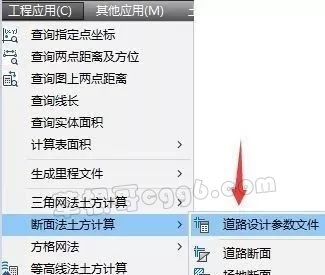

菜单截图 第一步：绘制道路中心线 道路的中心线，一般由直线段和缓和曲线段组成的复合线。CASS中由“公路曲线设计”绘制生成。如果已经获得设计单位输出的道路中心线或者所计算的道路中心线是折线的。可以跳过本环节。 公路曲线设计菜单截图 道路中心线的绘制，分为以下两个步骤来完成： 要素文件录入 点击菜单“要素文件录入”，结合设计参数，在下图所示对话框中录入相关信息并生成一个曲线要素文件(*.qx)。 公路曲线要素录入对话框 要素文件处理 点击菜单“要素文件处理”，选择上述步骤生成的曲线要素文件，即可完成中心线和曲线要素表的绘制。 生成的道路中心线 第二步：生成里程文件 道路断面的里程文件，必须选择“由纵断面线生成”。选择第一步生成的蓝色纵断面线，按下图所示的步骤生成。 菜单截图 新建 选择纵断面线，在下图所示的对话框中，输入断面参数。软件自动生成垂直于纵断面线的横断面线。 纵断面里程文件对话框 生成的横断面线截图 生成 生成上图所示的横断面线，还可以根据实际情况，进行“添加”“剪切”等操作。最后点击“生成”菜单，输出里程文件（*.hdm）。 PS：这里的纵断面线，就是道路中心线。 第三步：编辑设计文件 点击“道路设计参数”菜单，在弹出对话框中，根据设计参数，录入每个道路横断面的设计参数，并保存设计文件（*.txt）。 菜单截图 道路设计参数对话框 PS：第一列断面号，必须输入数字序号，而不是里程数。 第四步：计算道路断面土方 结合上述步骤生成的里程文件（*.hdm）和道路设计参数文件（*.txt），现在可以绘制纵横断面图，并输出道路断面计算的成果表。 掌握上述几个步骤，简单的道路土方工程，完全可以轻松搞定！
