CASS中用三角网法和方格网法计算土方量-草根哥

一般来说，下面三种方法均可以计算两期土方：

1、两断面线间土方计算

2、DTM法两期土方计算

3、方格网土方计算（设计面为三角网）

三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%—5%。

三角网法计算土方量

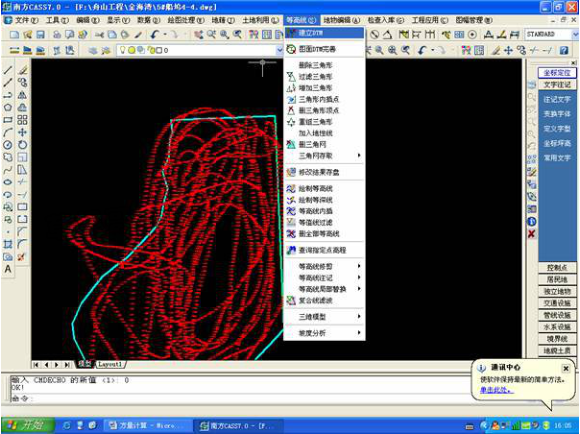

点击等高线，选建立DTM或图面DTM完善。

点击建立DTM后会显示：

选由图面高程点生成，确定。

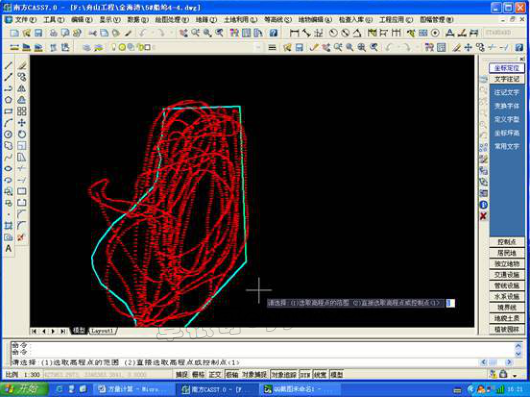

此时要注意左下角显示的文字，点击回车键即可。把区域的边界线选中后，就会自动形成三角网，如图所示：

三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：

选中后就会显示下图：

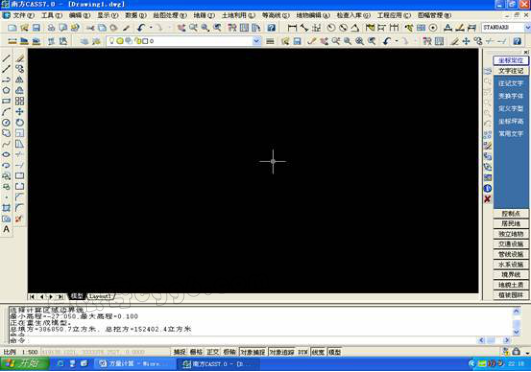

注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。方量计算完成。

方格网法计算土方量

方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：

然后就会自动跳出一个窗口，如图所示：

先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。

窗口自动关闭后，左下角就会显示指定点：此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。水深要有负号，当然，正的水深就不需要加号了，直接输入就好。

最后会显示的是输入点号（1），这一步，只要直接回车就可以了。就这样把工作区域的点全部踩完。

重新打开CASS成图软件，点击绘图处理的站高程点如下图：
