一、实验目的

通过实验操作，掌握创建一个要素数据集的拓扑关系的具体流程，包括拓扑创建、拓扑错误检测、拓扑错误修改、拓扑编辑等基本操作。



二、实验数据

Montgomery.gdb数据：包含Landbase数据集，其中有某地区的总体规划和细节规划矢量面数据，同地区道路中心线矢量线数据。



三、实验步骤

拓扑是用来定义各个图层要素之间空间连接关系的。



3.1 创建拓扑

在文件数据库的要素集中新建一个拓扑规则，将要素集中全部要素选中。如图1。



添加拓扑规则。如图2所示。

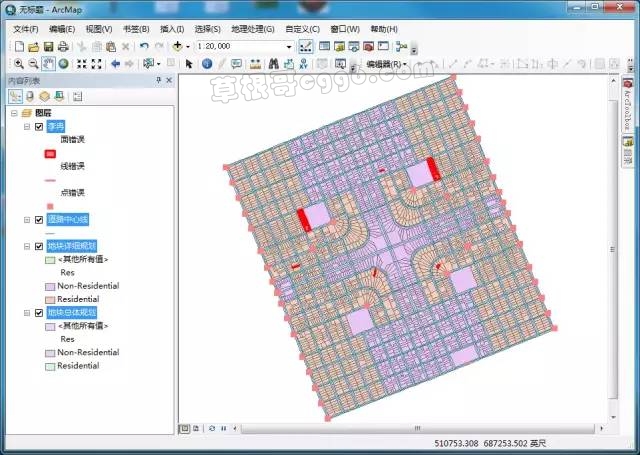

拓扑检查结果如图3所示。



3.2 拓扑纠错

在ArcMap中打开拓扑工具条，如图4所示。



进入编辑状态，查看拓扑检查的各要素之间的错误信息。如图5所示。



选择其中任意一个要素，鼠标右键查看其信息，解决拓扑出来的错误。如图6所示。



选择创建要素，即可解决错误。其他错误的解决与上述方法类同。结果对比如图7-1与图7-2所示



四、总结与讨论

如何建立合适的拓扑关系，能够更加方便我们去检查要素与要素之间是否存在着差异，维护空间数据的质量和重要空间关系模型。也能够更好在城市规划等方面有一个良好的决策。当然在实际的地图绘制过程中，我们会遇到地图拼接，以及各种在绘制过程中出现的小错误。在庞大的数据下，我们自然不可能去用肉眼去观察到错误，这个时候拓扑的规则检查就显得尤为重要了。
