CAD如何实现图像文字都镜像?改mirrtext命令参数即可

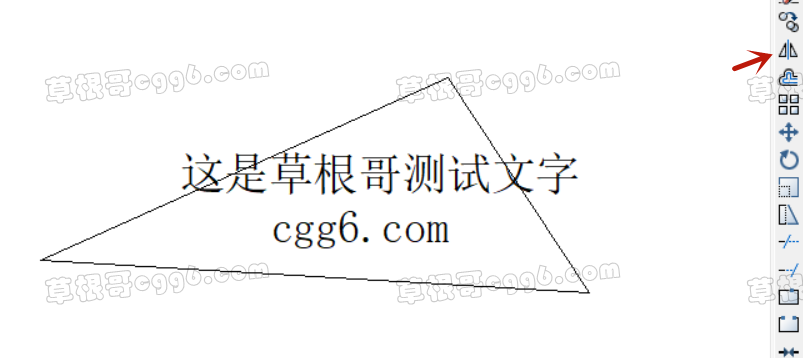

小伙伴们大家好,今天给大家介绍的是CAD当中常用的镜像命令,镜像命令按钮位置如下图:

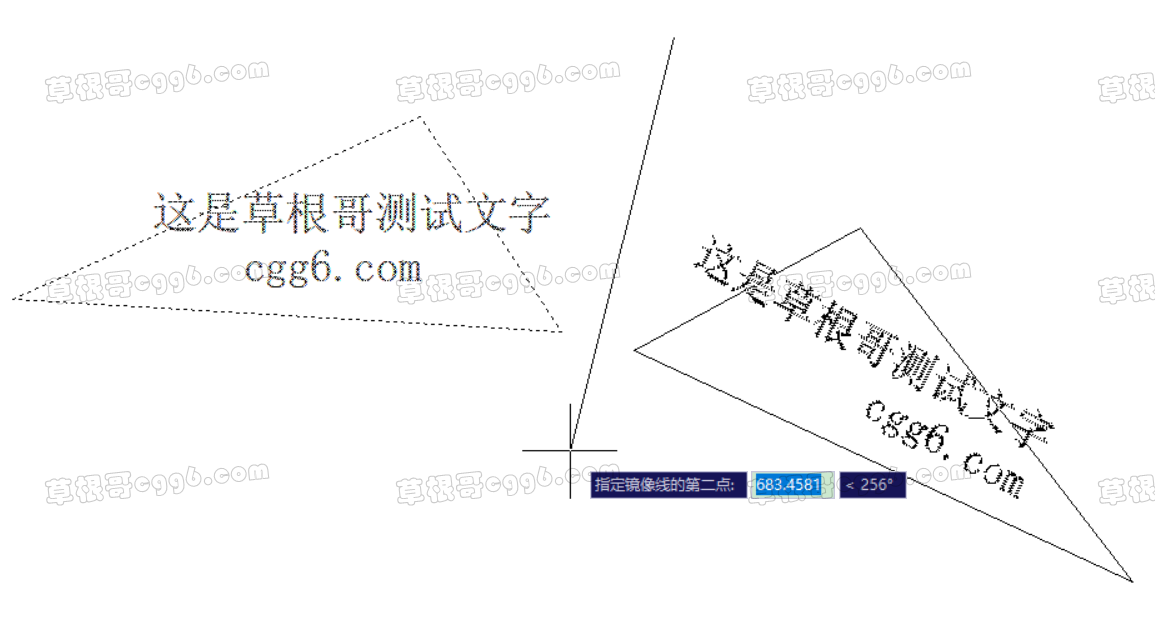

以几何图形为例,先点中“镜像”按钮,然后选择几何图形:按下回车,绘制镜像线:

得出一个镜像图:

由操作实例可以看出,图形已经发生了镜像,而文字并没有发生镜像。想让图形和文字都发生镜像就要用到了mirrtext命令。

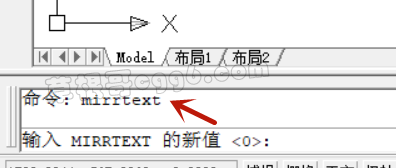

输入mirrtext回车

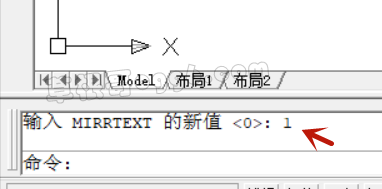

将参数值修改为1

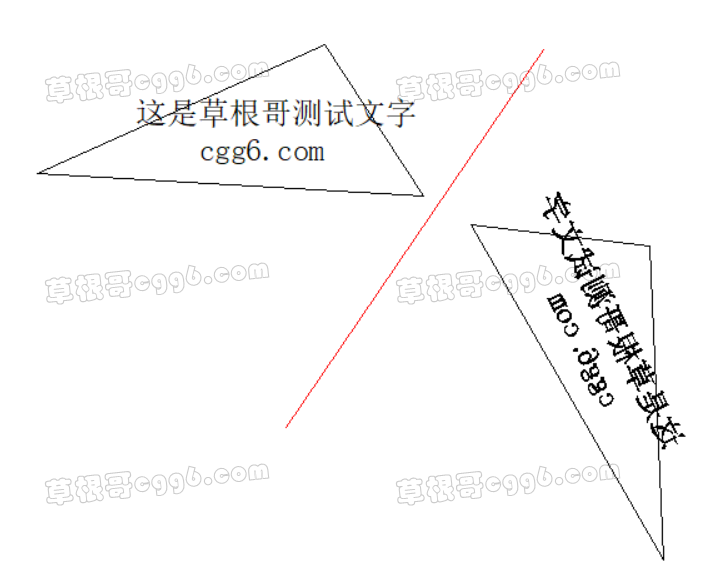

重复图形命令,先点中“镜像”按钮,然后选择几何图形:按下回车,绘制镜像线:这时候就发现图形和文字都发生镜像,想要的效果实现了。

想要恢复镜像命令,只镜像图像不镜像文字,将mirrtext命令参数修改为0即可。CAD默认背景是黑色的,这里截图是修改过背景的,与个人习惯有关,不影响操作。

好的,今天的内容就到这里,欢迎来草根哥留言讨论。
