使用ArcGIS统计栅格数据面积

本文阅读 3 分钟
首页 ArcGIS 正文

很多的时候我们都会遇到统计面积的需求,如果是矢量数据就比较容易统计面积,但数据如果是影像图,又是经纬度坐标(没有经过投影)就需要相应的一系列的处理。我这里拿到了一个栅格图,坐标系统Xi”an80,其中分为五类地类,然后分别统计它们的面积。



数据是经纬度的坐标系统,没有进行投影,不能直接用经纬度计算面积,所以首先我们通过高斯投影将影像图的经纬度坐标转成平面直角坐标,在ArcCatalog中新建一个Personal Geodatabase或者FileGeodatabase,然后通过Import—》Raster Dataset将影像数据导入到 File Geodatabase中。右键点击影像图Properties中设置影像图的坐标系统为 Xi”an80(此处根据影像的元数据进行设定影像的坐标系统为西安80坐标系)



然后在ArcMap中打开栅格图,通过ArcToolbox—DataManagementTools—Projections andTransformations—Raster—Project Raster进行高斯投影

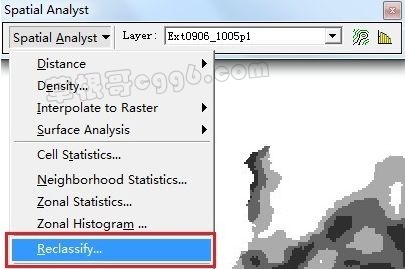

投影之后,就可以进行分类计算了,将投影后的影像图通过栅格分析工具进行重分类,选择Spatial Analyst工具栏下拉菜单的“Reclassify…”项



在重分类后的影像上点击鼠标右键,选择“Open Attribute Table”



其中COUNT字段中的数值时代表每类地物中所包含的像素个数,这样的话我们就可以通过像素个数*每个像素的面积=影像图的面积,如何获得每个像素所代表的面积,在重分类后的影像上点击鼠标右键,选择“properties…”,在弹出的layer properties窗口中择“Source”选项栏,CellSize项的值为单元格大小信息。



最后通过Field Calculator可以计算出面积,可以把计算出来的值存放到另外一个字段里
