ArcMap符号制作技巧:点符号—盐霜符号的制作

本文阅读 2 分钟
首页 ArcGIS 正文



点符号—盐霜符号的制作
(1)新建一个Style库,打开ArcMap,在菜单栏选择Customize->Style Manager,在弹出的Style Manager对话框中点击右侧Style按钮,如图1-1所示。



图1-1 Style Manager对话框

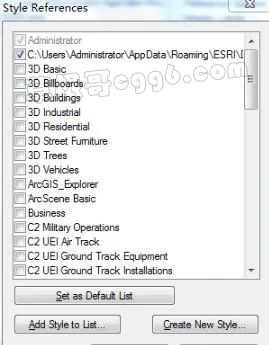

(2)在Style Reference对话框中点击下方Creat New Style 按钮,命名为my保存后就出现在左侧列表中,如图1-2、1-3。



图1-2Style Reference对话框


图1-3 保存自定义Style库


(3)点击my文件夹,展开后选择Marker Symbol文件夹,在右侧空白处右键,弹出菜单中依次选New->Marker Symbol,打开Symbol Property Editor对话框,如图1-4所示。



图1-4 Symbol Property Editor对话框


(4)在Type下拉列表中选择Character Marker Symbol,在Units下拉列表中选择单位Millimeter,在Character Marker选项卡中将Size设为2,符号选择 ,如图1-5所示。



图1-5 符号样式设计


(5)在Layer选项组中点击添加图层按钮,该图层设置与第四步相同,符号选择为 点击ok,符号设计完成,将其命名为“盐霜”。如图1-6所示。



图1-6 新建的盐霜符号
