RTK测量放样时，经常遇到需要把设计提供的PDF文件转为CAD文件。分享一个使用多年的PDF转CAD工具，不需要注册不需要破解，安装即使用，目前最新版是2020年更新的。
数据来源：百度文库下载。
其他图纸只要是矢量图都可以转换。
2.2 PDF文件说明
PDF图纸有两类：

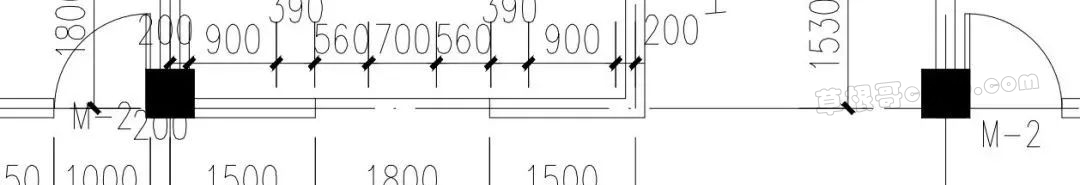

1）矢量图纸，线条、文字是矢量的，放大以后依然清晰。如下图：
这类PDF文件，图上元素可全部导出到CAD图纸。
2）栅格图片，放大以后是模糊。如下图：
这类PDF文件，目前不管什么软件都没有很好的解决办法。

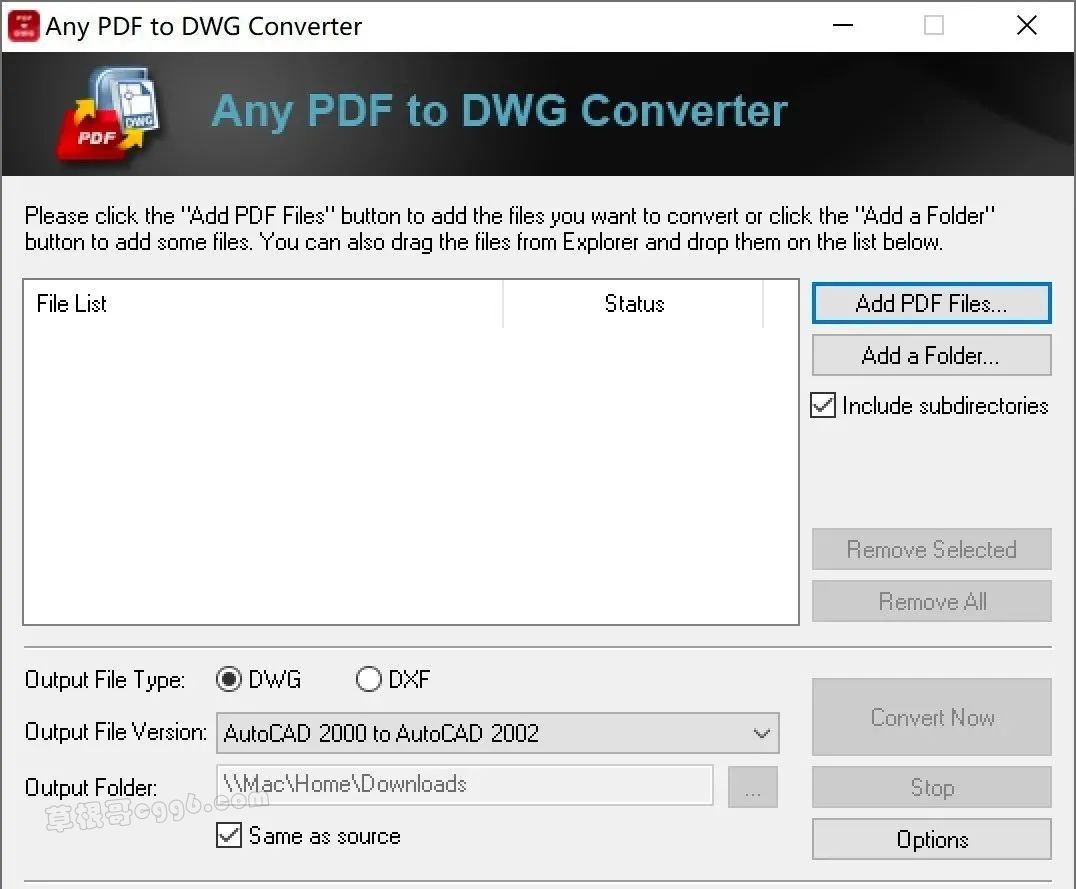

3.2 选择文件
1）点击添加文件，选择待转换的PDF文件。

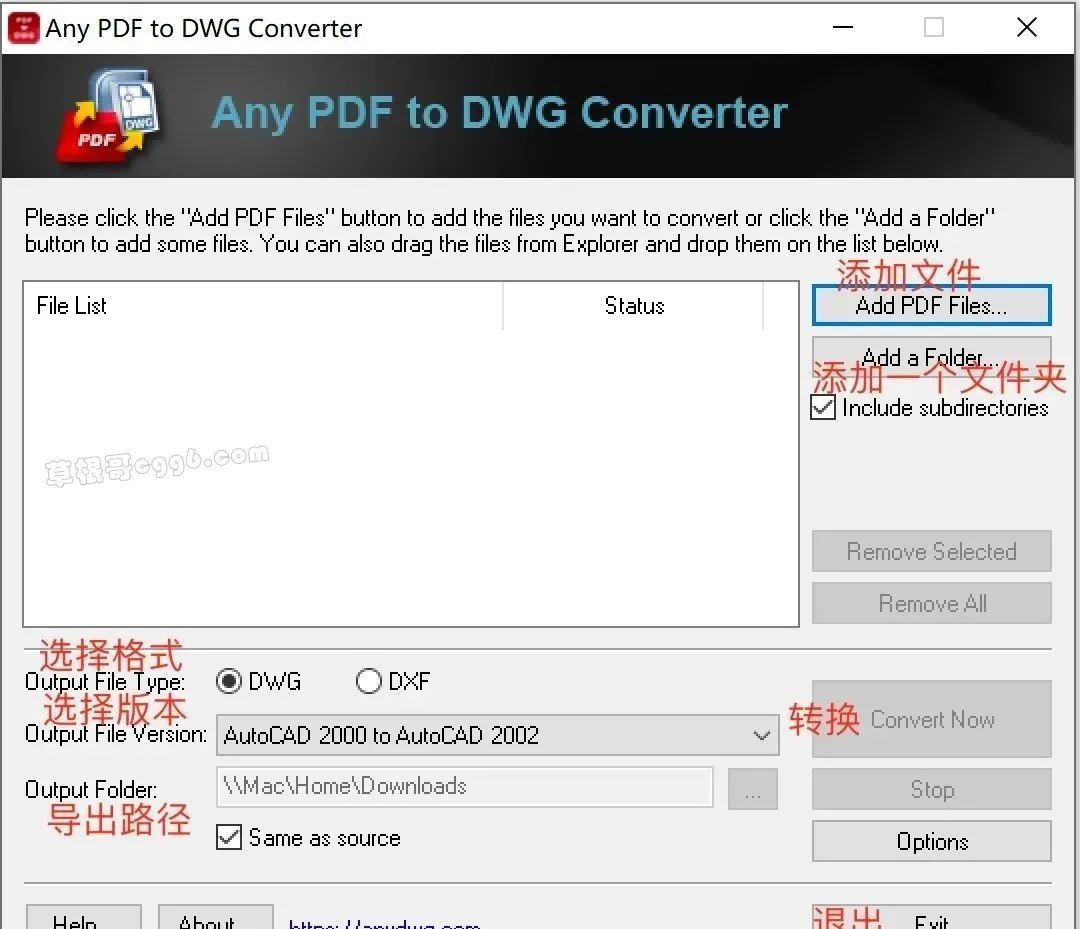

3.3设置相关选项并转换
1）导出格式DWG、DXF任选一个。
2）导出文件版本选择AutoCAD 2002。
3）导出路径，勾选Same as Source，保存在原PDF文件位置。
4）点击Convert Now，开始转换文件。

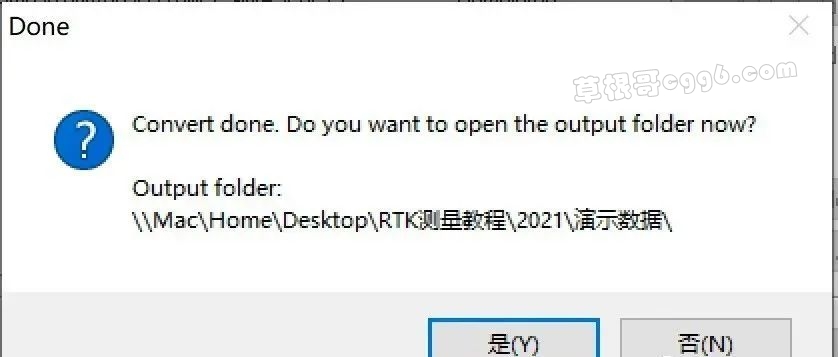

5）转换完成，弹出提出框，点击是。

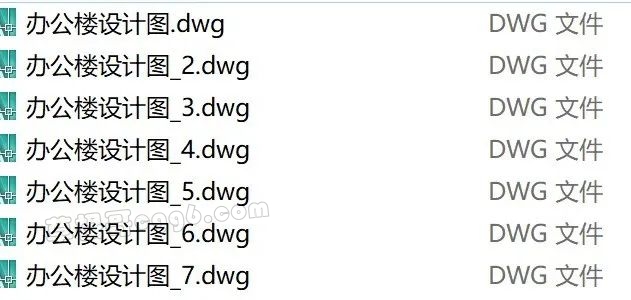

PDF文件里有7页图纸，依次存为7个dwg文件。
4.2 检查转后的DWG文件效果

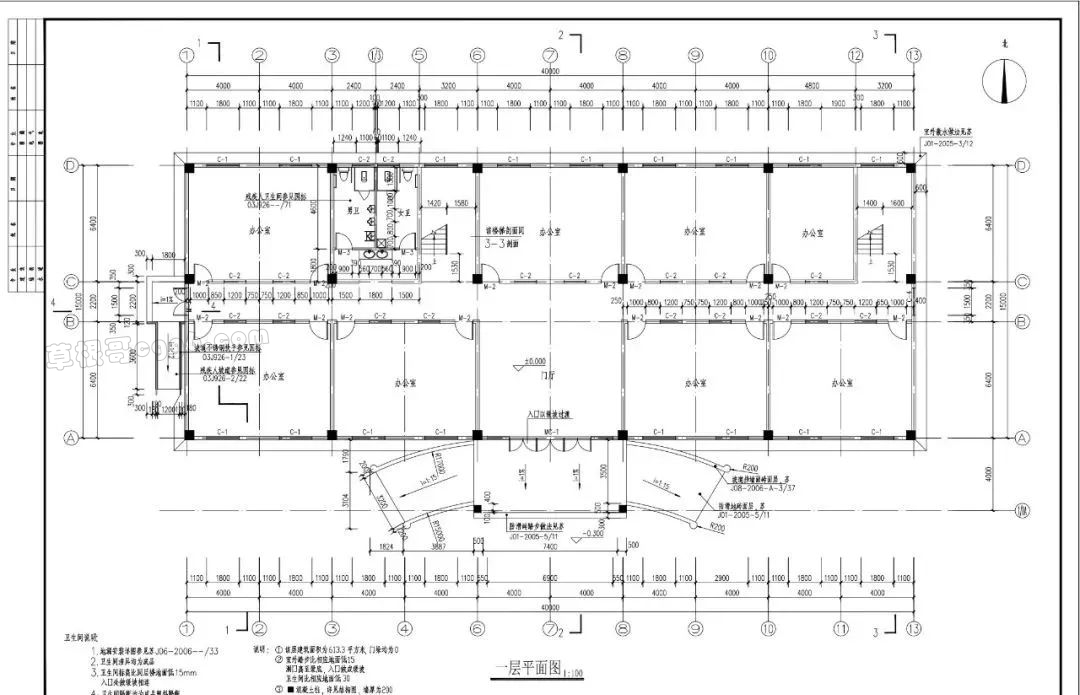

1）PDF原始图纸。

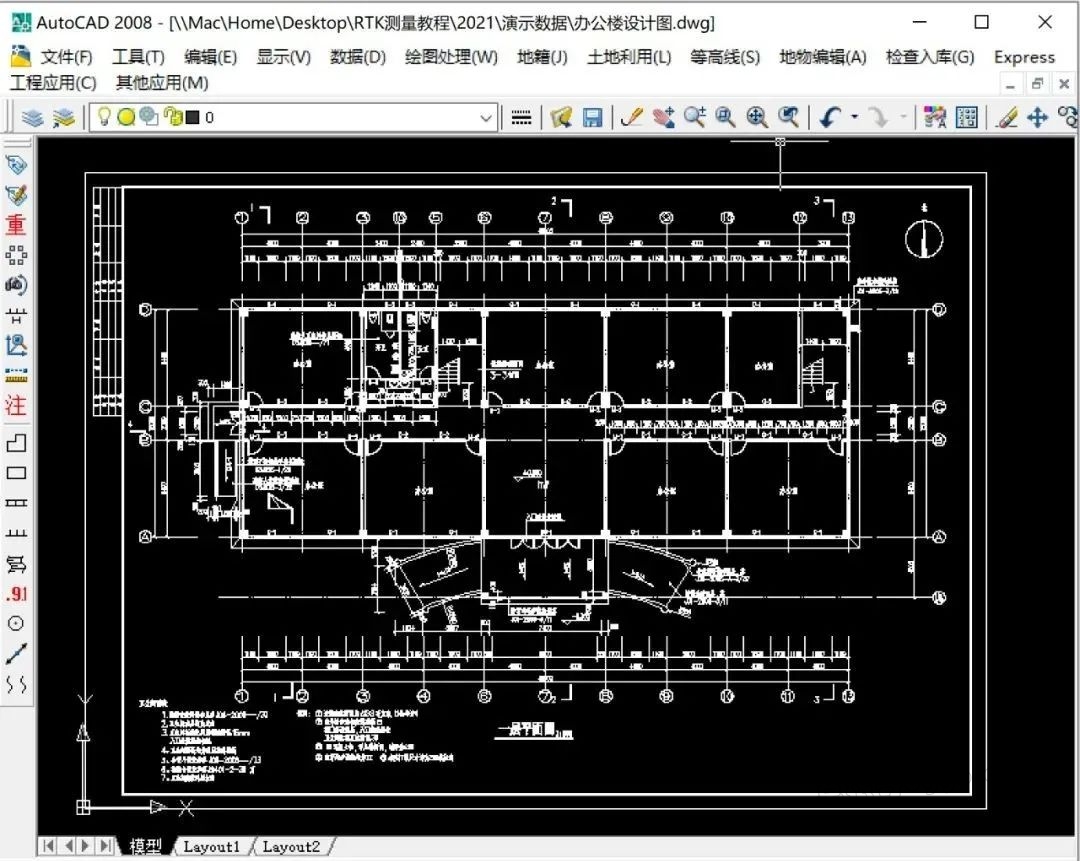

2）转换后的DWG文件
打开CAD图纸，默认显示坐标格网点，按F7关闭。

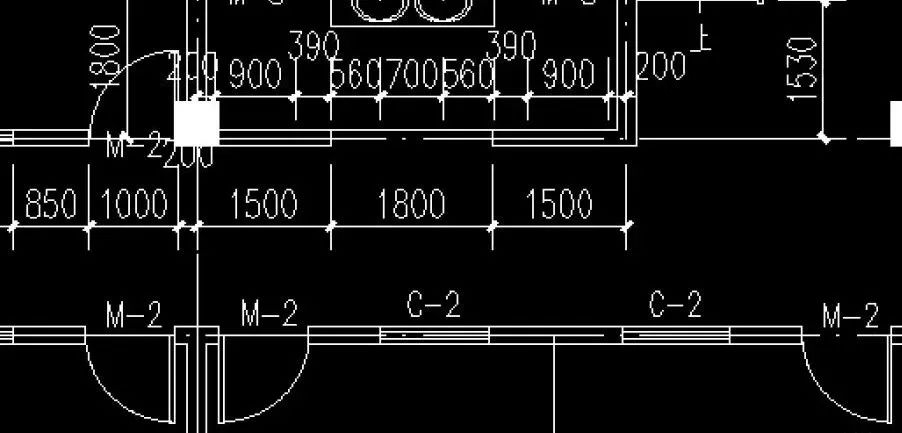

3）放大查看细部，线条、文字均正确显示。
