新版CASS符号颜色自定义详解,值得学习!

本文阅读 2 分钟
首页 Cass 正文

不少人一脸疑问:难道说CASS绘制的地形图,不符合国标图式?

其实CASS延续老版本的颜色定义,是考虑到老用户的习惯。本次就讲讲,CASS符号颜色自定义是如何操作的,还不明白的同学快拿本子记下来。

CASS的符号颜色定义



CASS的符号颜色都是随层的,比如JMD层的符号,都是洋红色。符号颜色是以色号来定义。

(CASS默认图层颜色设置)

2017版地形图图式颜色定义

新版图式中,图形颜色按CMYK四色来定义。每个地物符号,都规定了CMYK的色值。房屋类的符号颜色定义为K100,即为黑色。

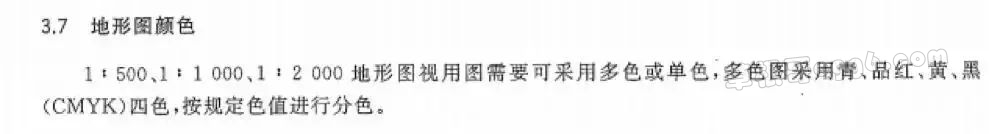

(2017版图式截图)

一键转换



CASS为用户提供了一键转换的功能“转换国标CMYK分色图”。将地形图转换为符合国标图式颜色要求的成果数据。

操作:

点击菜单“文件-绘图输出-转换为CMYK分色图”

(菜单截图)

自定义符号颜色

如果你提交成果图的颜色要求,和国标图式不同怎么办?CASS支持用户自定义符号颜色。



CASS10.0以上版本

打开文件:

CASS9.2以下版本

打开文件:
