ArcGIS中坐标转换与投影变换,值得学习!

本文阅读 4 分钟
首页 ArcGIS 正文
目录 1.栅格数据的投影变换 1.1定义投影 1.2查看投影 1.2.1 在ArcCatalog中查看数据的投影信息 1.2.2在ArcMap中查看数据的投影信息 1.3投影变换 2.矢量数据的投影变换 2.1 定义投影 2.2查看投影 2.2.1 在ArcCatalog中查看数据的投影信息 2.2.2在ArcMap中查看数据的投影信息 2.3投影变换


坐标转换与投影变换

1 .栅格数据的投影变换

1.1定义投影

(1)在ArcMap中加载 rectifydxt.tif 数据;

(2)在 ArcToolbox 中选择 Data Management Tools ->Projections and Transfomations->Define Projection,打开定义投影工具,如图1-1所示。

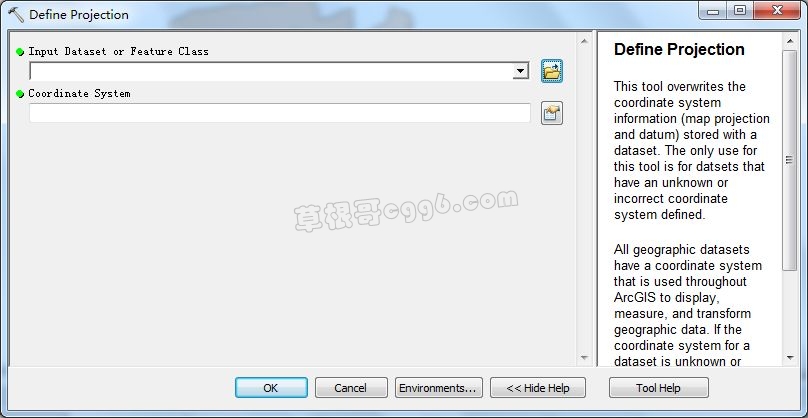

图1-1 Define Projection对话框

(3)在Input Dataset or Feature Class下拉列表框中选择“rectifydxt.tif”作为待定义数据,点击Coordinate System右侧按钮 打开Spacial Reference Properties对话框,浏览目录到Projected Coordinate Systems/Gauss Kruger/Beijing1954/选择Beijing_1954_GK_Zone_21N投影,如图1-2。在Spacial Reference Properties对话框中点击OK,即完成投影坐标系的定义,如图1-3。

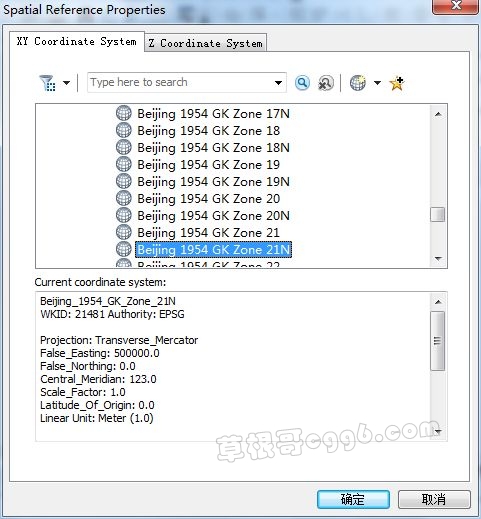

图1-2 Spacial Reference Properties对话框

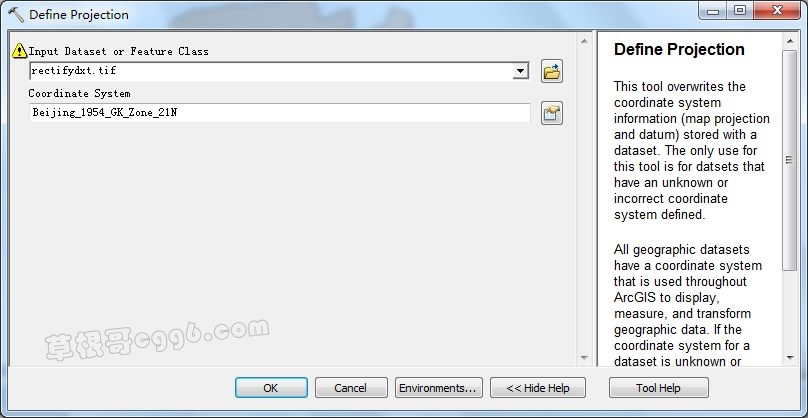

图1-3 定义投影设置

1.2查看投影

1.2.1 在ArcCatalog中查看数据的投影信息

在ArcCatalog中右键点击“rectifydxt.tif”,选择Properties选项,在弹出的Raster Dataset Properties对话框中的General选项卡里查看Spacial Reference等信息,如图1-4所示。

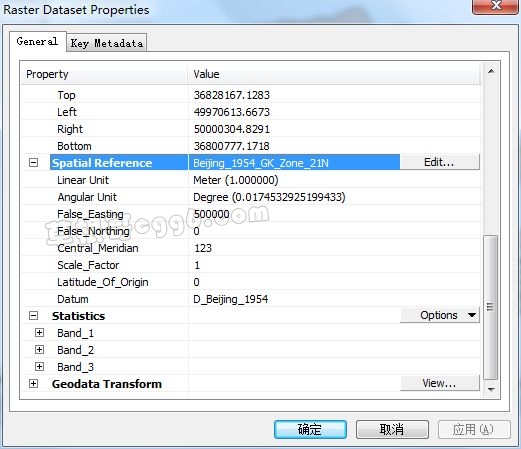

图1-4 Dataset Properties对话框

1.2.2在ArcMap中查看数据的投影信息

在Table of Content中右键点击“rectifydxt.tif”,选择Properties选项,在弹出的Layer Properties对话框中的Source选项卡里查看Spacial Reference等信息,如图1-5所示。

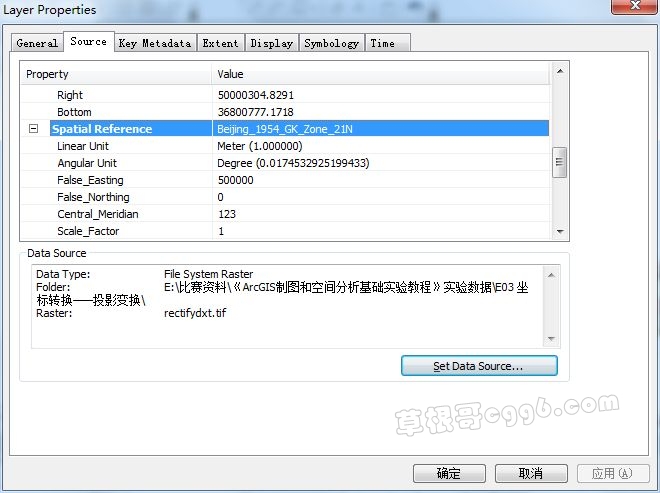

图1-5 Layer Properties对话框

1.3投影变换

(1)在 ArcToolbox 中选择 Data Management Tools ->Projections and Transfomations->Raster->Project Raster,打开栅格投影工具,如图1-6所示。

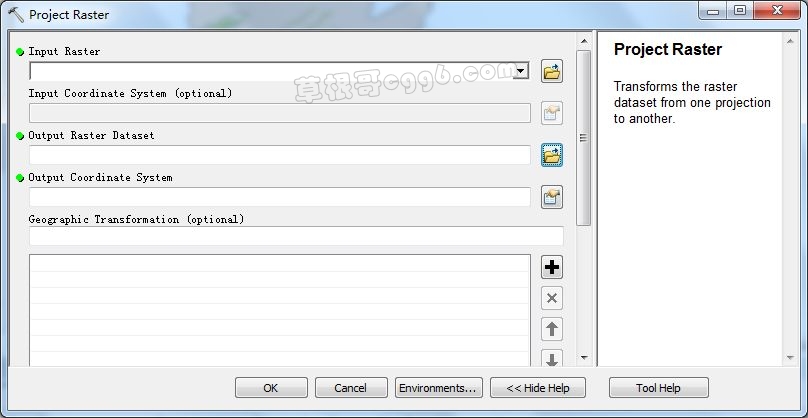

图1-6 Project Raster对话框

(2)在Project Raster对话框中,选择要变换的数据以及设置变换后的数据的输出路径、名称。点击Output Coordinate System右侧按钮 在弹出的Spacial Reference Properties对话框,浏览目录到Geographic Coordinate Systems/Asia/Beijing1954坐标系,如图1-7。在Spacial Reference Properties对话框中点击OK,即完成投影坐标系的转换,如图1-8所示。

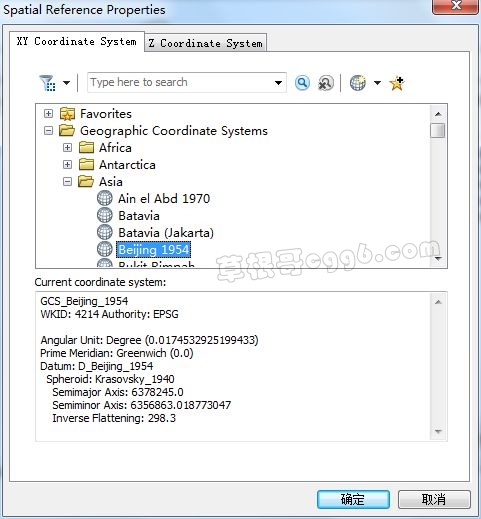

图1-7 Spacial Reference Properties对话框

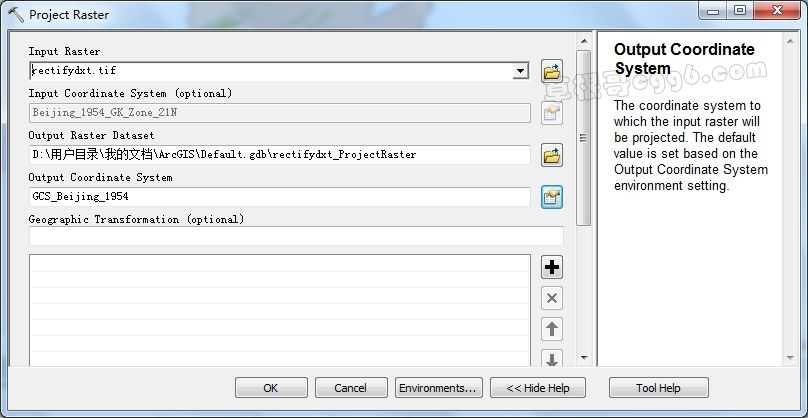

图1-8 投影变化设置

2.矢量数据的投影变换

2.1 定义投影

(1)在ArcMap中加载 road 数据;

(2)在 ArcToolbox 中选择 Data Management Tools ->Projections and Transfomations->Define Projection,打开定义投影工具,如图2-1所示。

图2-1 Define Projection对话框

(3)在Input Dataset or Feature Class下拉列表框中选择“road”作为待定义数据,点击Coordinate System右侧按钮 打开Spacial Reference Properties对话框,浏览目录到Geographic Coordinate Systems/Asia,选择Beijing1954坐标系,如图2-2所示。在Spacial Reference Properties对话框中点击OK,即完成投影坐标系的定义,如图2-3所示。

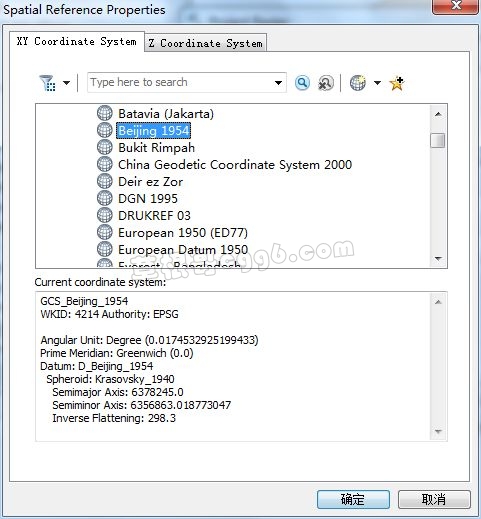

图2-2 定义Beijing1954坐标系

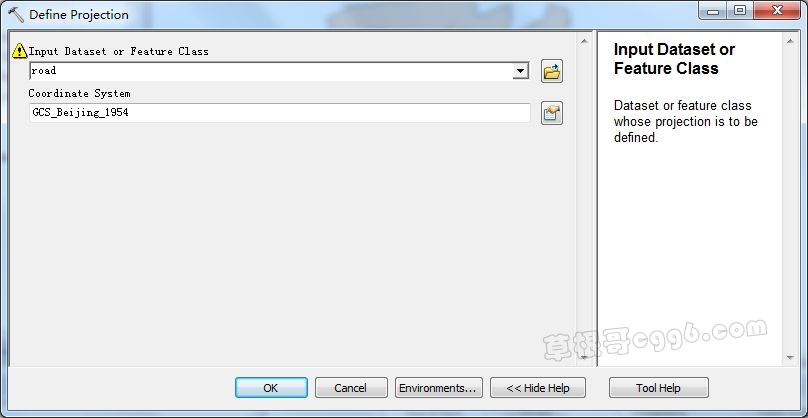

图2-3 定义投影设置

2.2查看投影

2.2.1 在ArcCatalog中查看数据的投影信息

在ArcCatalog中右键点击“road.shp”,选择Properties选项,在弹出的Shapefile Properties对话框中的XY Coordinate System选项卡里查看,如图2-4所示。

图2-4 Shapefile Properties对话框

2.2.2在ArcMap中查看数据的投影信息

在Table of Content中右键点击“road.shp”,选择Properties选项,在弹出的Layer Properties对话框中的Source选项卡里查看,如图2-5所示。

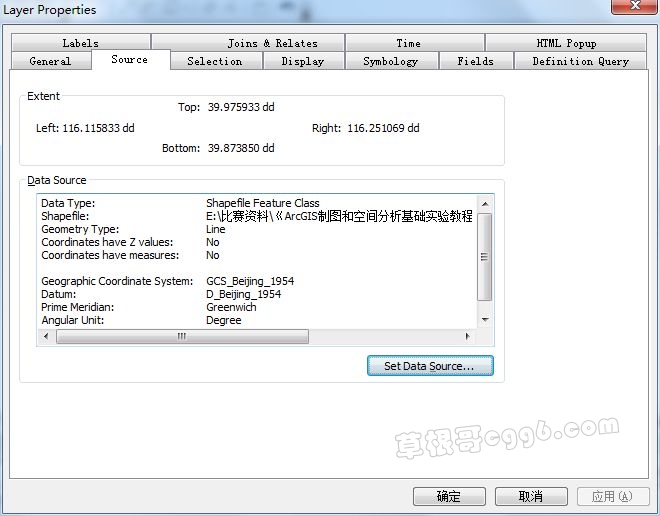

图2-5 Layer Properties对话框

2.3投影变换

(1)在 ArcToolbox 中选择 Data Management Tools ->Projections and Transfomations->feature->Project,打开Project对话框,如图2-6所示。

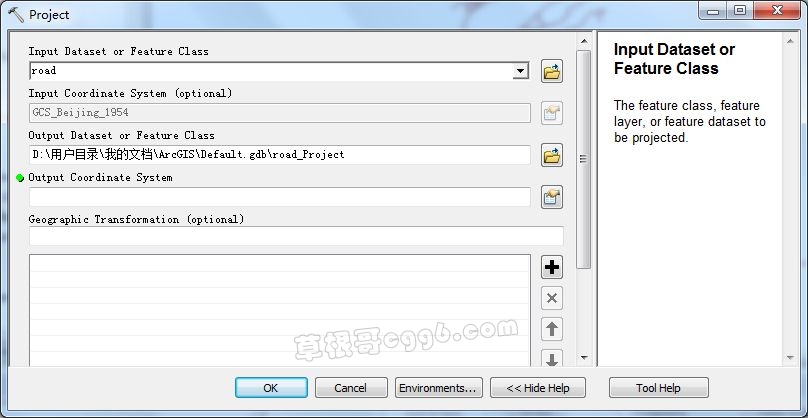

图2-6 Project对话框

(2)在Project对话框中,选择要变换的数据以及设置变换后的数据的输出路径、名称。点击Output Coordinate System右侧按钮 在弹出的Spacial Reference Properties对话框,浏览目录到Projected Coordinate Systems/ Gauss Kruger/Beijing1954/选择Beijing_1954_3_Degree_GK_CM_117E投影,,如图2-7。在Spacial Reference Properties对话框中点击OK,即完成投影坐标系的转换,如图2-8所示。

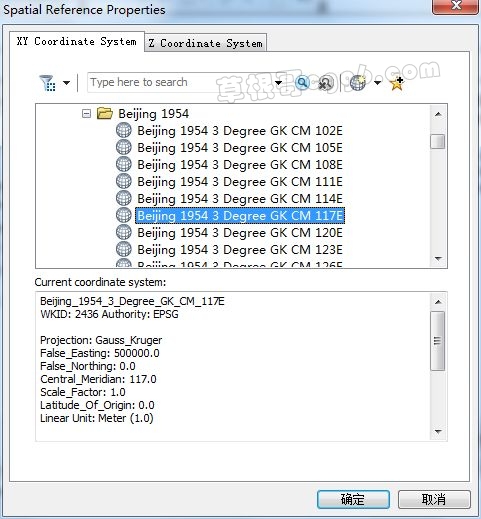

图2-7 定义为Beijing_1954_3_Degree_GK_CM_117E投影

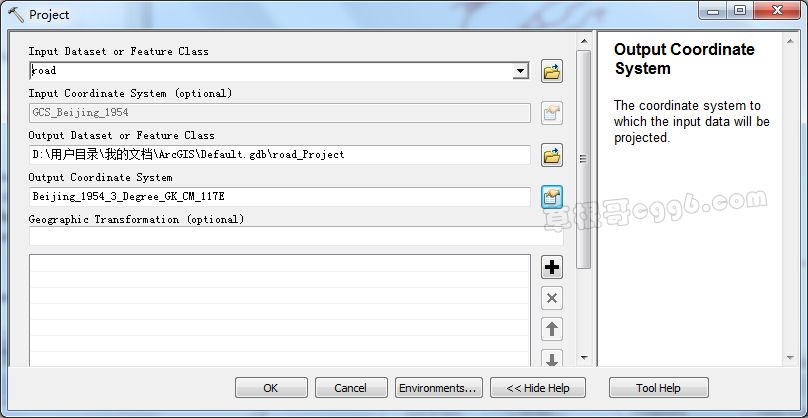

图2-8 投影变换设置
