ArcGIS地图导出格式有何区别?该如何选择?

本文阅读 9 分钟
首页 ArcGIS 正文



摘要

有人问过这样的问题,用于出挂图的地图格式应该怎么选择?熟悉ArcGIS的用户都知道,ArcGIS支持打印导出的地图格式有很多,但它们之间也有所差异,在不同应用情况下要选择更加适合的格式才行,所以这里就做个详细的介绍。
关键词:ArcGIS; 地图导出; 格式
1、如何导出地图?

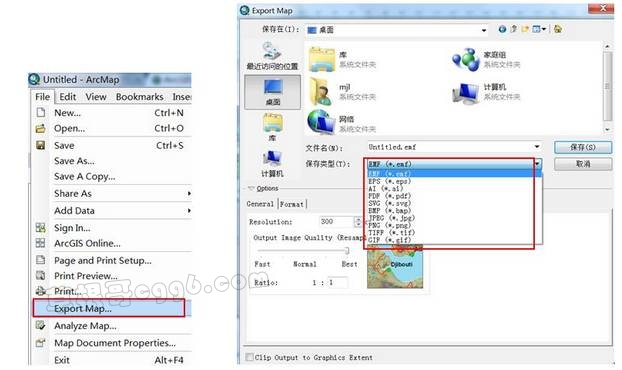

使用ArcMap的导出地图命令(文件>导出地图)将完整的地图图像导出为图像交换文件。





从图中可以看到,可将地图导出为10种符合行业标准的文件格式。其中EMF、EPS、AI、PDF和SVG称为矢量导出格式,因为这些文件既包含矢量数据又包含栅格数据;BMP、JPEG、PNG、TIFF和GIF称为图像导出格式,这些属于栅格图形文件格式。针对不同的输出,展开“选项”功能可以进行不同的设置。



2
导出格式描述


(1)EMF(Windows 增强型图元文件)



EMF 文件属于本地 Windows 图形文件,其中既包含矢量数据又包含栅格数据。这些文件非常适合于嵌入 Windows 文档,因为 EMF 的矢量部分可以调整大小,而又不会降低质量。但是,由于 EMF 不支持字体嵌入并且属于专用于 Windows 的格式,因此并不常用作用户之间的交换格式。





(2)EPS (Encapsulated PostScript)



EPS 文件将通过 PostScript 页面描述语言描述矢量对象和栅格对象。PostScript 是高端图形文件、制图和打印的出版行业标准。许多绘图应用程序中都可编辑 EPS 文件,也可将此类文件作为图形置于大多数页面布局应用程序中。从 ArcMap 中导出的 EPS 文件支持字体嵌入,因此即使用户尚未安装 Esri 字体也可以查看正确的符号。从 ArcMap 中导出的 EPS 可以通过 CMYK 值或 RGB 值定义颜色。





(3)AI (Adobe Illustrator)



AI 文件这种格式,特别适用于 Adobe Illustrator 中的后处理,还适合用作发布时使用的交换格式。ArcMap AI 格式可保留 ArcMap 内容列表中的大多数图层。但是,ArcMap 写入的 Adobe Illustrator 文件格式并不支持字体嵌入,因此尚未安装 Esri 字体的用户可能无法使用正确的符号系统查看 AI 文件。从 ArcMap 中导出的 AI 可以通过 CMYK 值或 RGB 值定义颜色。





(4)PDF(便携文档格式)



PDF 文件可在不同的平台中查看和打印,并且始终如一。它们常用于在 Web 上分发文档,并且此格式现在属于文档交换的 ISO 官方标准。ArcMap PDF 在许多图形应用程序中均可编辑,并会保留地图的地理配准信息、注记、标注和要素属性数据。从 ArcMap 中导出的 PDF 支持嵌入字体,因此即使用户尚未安装 Esri 字体也可以正确地显示符号。从 ArcMap 中导出的 PDF 可以通过 CMYK 值或 RGB 值定义颜色。



(5)SVG(可伸缩矢量图形)



SVG 是一种基于 XML 的文件格式,专门适用于在 Web 上进行查看。SVG 可以同时包含矢量信息和栅格信息。某些 Web 浏览器可能需要安装插件才能查看 SVG 文件;较早的浏览器可能根本无法查看 SVG 文件。SVG 支持字体嵌入,因此即使用户尚未安装 Esri 字体也可以使用正确符号系统查看 ArcMap SVG 导出文件。ArcMap 也可以生成压缩的 SVG 文件。如果启用此选项,文件扩展名变为 *.svgz。





(6)BMP(Microsoft Windows 位图)



BMP 文件属于简单的本地 Windows 栅格图像。BMP 可以使用多个位深度存储像素数据,并且可以使用无损 RLE 方法进行压缩。BMP 图像的大小通常比 JPEG 或 PNG 等格式的图像大很多。





(7)JPEG(联合图像专家组)



JPEG 文件属于经过压缩的图像文件。它支持 24 位颜色并且是 Web 上流行的使用格式,因为 JPEG 文件的大小通常要比许多其他图像格式小很多。但是,JPEG 压缩算法会有损质量,大多数地图图像中都不推荐使用,因为线绘图以及文本或图标图形会因压缩产生的伪影而变得模糊。因此,通常 PNG 格式才是地图图像的首选。从 ArcMap 的数据视图中导出的 JPEG 在生成时,还将同时生成一个坐标文件,可用作地理配准栅格数据。





(8)PNG(可移植网络图形)



PNG 属于通用型栅格格式,可在各种 Web 浏览器上显示并且还可插入其他文档。它支持 24 位颜色并使用无损压缩。对于地图而言,PNG 通常是最佳的栅格格式,因为无损压缩可防止产生 JPEG 格式中的那种压缩伪影,从而使文本和线作业始终清晰可辨。PNG 文件还具有定义透明颜色的功能;在 Web 浏览器中图像的一部分可显示为透明,这样背景、图像或颜色便可以透过图像显示。从 ArcMap 的数据视图中导出的 PNG 在生成时,还将同时生成一个坐标文件,可用作地理配准栅格数据。





(9)TIFF(标记图像文件格式)



TIFF 文件最适合导入图像编辑应用程序,同时它也属于一种常用的 GIS 栅格数据格式。但是却无法通过 Web 浏览器在本地查看这些文件。从数据视图中导出的 ArcMap TIFF 也支持在 GeoTIFF 标记中或在独立的坐标文件中存储地理配准信息,以便用作栅格数据。





(10)GIF(图形交换格式)



GIF 文件属于 Web 中使用的旧的栅格格式。GIF 无法显示 256 种以上的颜色(每像素 8 位),并且使用的是可选的无损 RLE 压缩或 LZW 压缩方法,因此此类文件的大小比其他格式的文件要小。与 PNG 类似,GIF 文件也具有定义透明颜色的功能。从 ArcMap 的数据视图中导出的 GIF 在生成时,还将同时生成一个坐标文件,可用作地理配准栅格数据。



3
导出格式的区别?

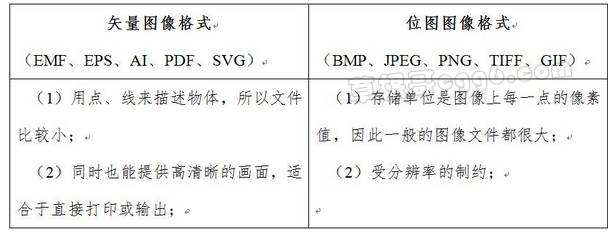

1、矢量图像格式与位图图像格式对比




2、地图导出格式对比

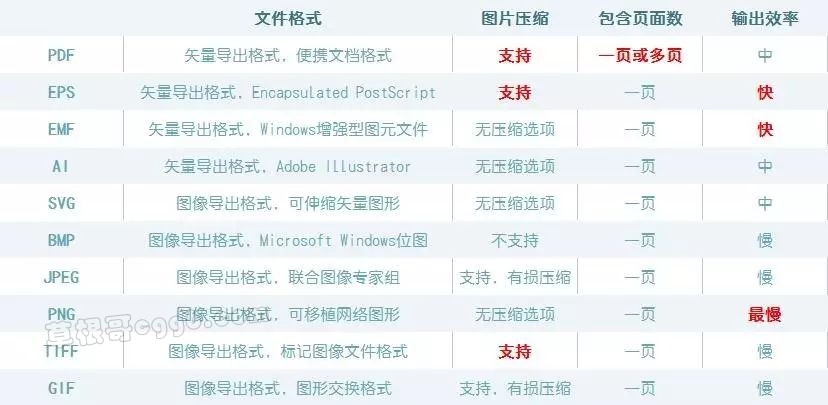

文件格式对比

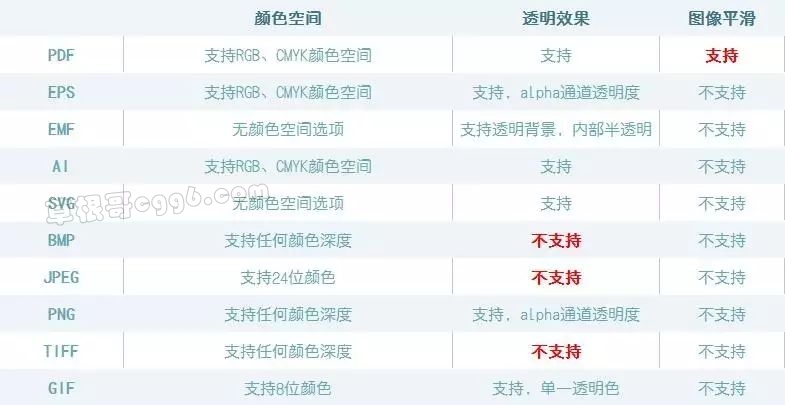

显示特性对比

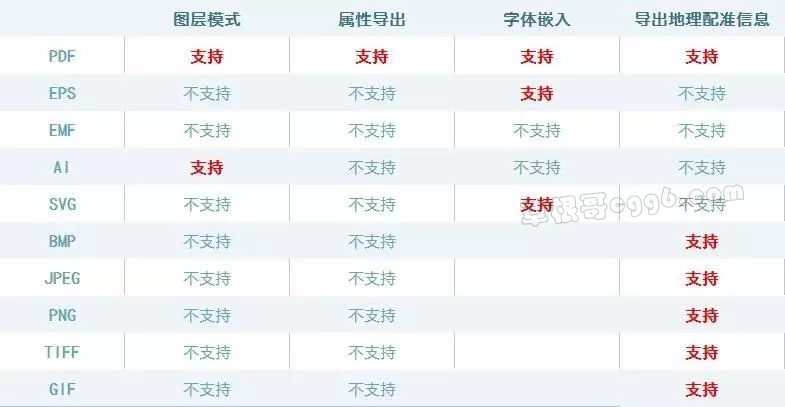

地理特性对比





通用性对比

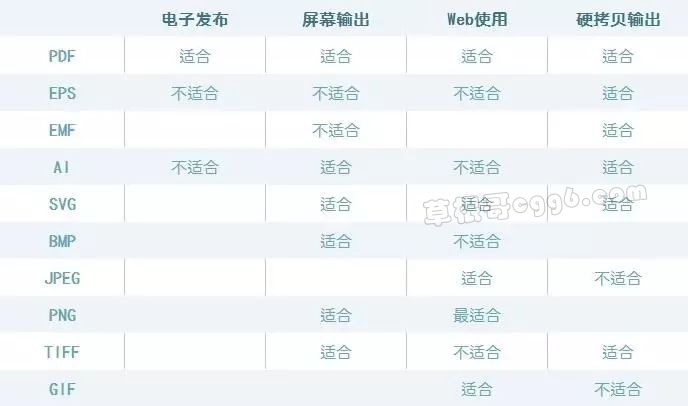

3、导出格式应用参考




【注:这十种文件格式在电子发布、屏幕输出、web使用和硬拷贝输出四方面的“适合”与“不适合”,是根据其特点总结的。其中未标注单元代表根据文件格式的特点,不能明确判断是否合适,用户可以综合考虑应用场景,来决定使用哪种格式。】
