ArcGIS网络数据分析

1.背景

各大导航软件如某度和某高地图?大家一定听说过吧,没错。本期就简单介绍各大地图软件是如何进行导航。网络分析基于一系列相互连通的点和线构成的网络,用于分析和描述地理要素(资源)的流动情况。

2.网络分析数据准备

网络分析的基础数据可以用个ArcGIS矢量化或者网络爬虫获得某个区域的道路系统。本研究就以贵阳市的道路系统为基础,简单向大家介绍网络分析获取某地到某地的最优路径。

3.网络分析

(1)构建网络分析数据集

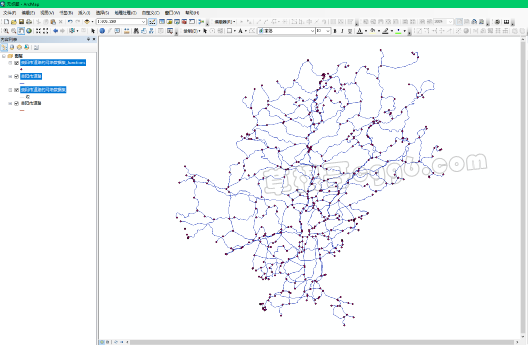

右键要素集——新建——网络数据集,中途的提示根据需要设置。操作如图1所示,得到的结果图2所示。

图1 新建网络数据集

图2 网络数据集结果

(2)最短路径分析

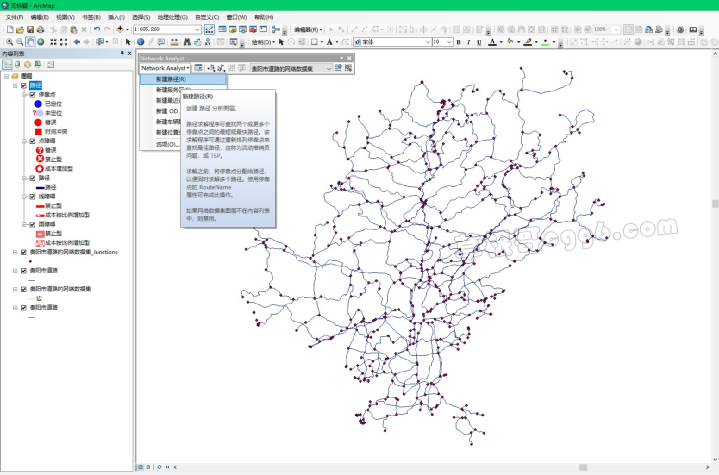

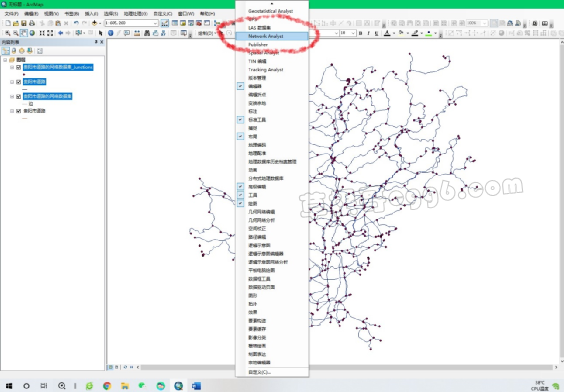

自定义——工具条——网络分析,操作如图3所示。然后点击新建路径,如图4所示。

图3 打开网络分析工具示意图

图4 新建路径

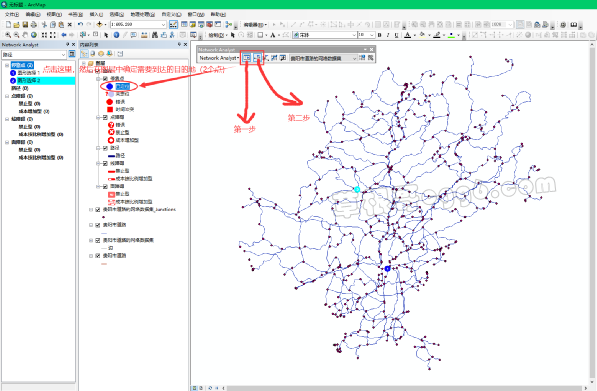

根据图5中的操作步骤确定我们的起点和终点(图5),然后点击求解,也就是“网络分析”工具的第4个小窗口(求解),即可以获得咱们的最短(最优)路径,如图6所示。

图5 选择起点和终点

图6 最短(最佳)路径

(3)道路中断问题

途中若遇到修路导致道路中断或者该条路为高速路(导致成本增加),对应涉及相应的“障碍点”和“成本增加型”点,分别如图7中点3和点4。点击“求解”得到最终的最优路径,在左侧路径中点击右键——方向,获取得到的路径结果和方向指南如图7所示。

图6 障碍点或高速路点位设置

图7 最优路径的方向指南
